产品详情
卡麦隆C-G4全焊接平板闸阀
价格:
3000.00
评论:0
产品详情
产品评论(0)

一.卡麦隆C-G4全焊接平板闸阀概述

卡麦隆C-G4全焊接平板闸阀是根据卡麦隆集团的产品开发的一款平板闸阀,阀体与阀盖都是用钢板ASTM A516 GR70材质整体焊接组成。与铸造成型的平板闸阀相比,避免了砂眼、疏松、变形等质量缺陷,该型号平板闸阀美标API6D设计的管线阀门,主要用于石油管道,城市管网上,具有带导流孔全通径,DBB双阻塞双排放结构,可通清洗球清扫管线及进、出口密封试压双保险密封功能。除此外我公司还特别针对平板闸阀填料部位的结构做出来改善,填料起到了真正三重密封效果。

C-G4全焊接平板闸阀


C-G4全焊接平板闸阀


二.卡麦隆C-G4全焊接平板闸阀结构特点

1、卡麦隆C-G4全焊接平板闸阀是根据卡麦隆集团的产品开发的一款平板闸阀,阀体与阀盖都是用钢板ASTM A516 GR70材质整体焊接组成。与铸造成型的平板闸阀相比,避免了砂眼、疏松、变形等质量缺陷。

2卡麦隆C-G4全焊接平板闸阀阀座采用O行密封圈密封和施加预紧力的浮动阀座结构,使平板闸阀进出口双向密封,并且该结构的启闭力矩仅为普通阀门的1/2,能达到轻松开、关阀门。
2卡麦隆C-G4全焊接平板闸阀在全开时,通道平滑为直线,流阻系数极小,无压力损失,可通清洗球通过清扫管线。
3卡麦隆C-G4全焊接平板闸阀采用带自密封能力的填料结构,无需经常调节,开、关极为轻便,且密封性可靠,填料函处设有辅助密封优质注入结构,密封性能绝对可靠,除了四氟填料,还填加0型圈密封套的三重密封结构,真正达到零泄漏,解决了通用阀门填料处最容易外漏的弊病。
4卡麦隆C-G4全焊接平板闸阀关闭时能自动卸掉内腔高压,保证使用安全。
5卡麦隆C-G4全焊接平板闸阀具有DBB双阻塞双排放功能,可试压进口密封,进/出口密封双保险


三.卡麦隆C-G4全焊接平板闸阀的有关标准规范

1、卡麦隆C-G4全焊接平板闸阀的设计标准按API 6D标准

2、卡麦隆C-G4全焊接平板闸阀的法兰标准按ASME B16.5标准

3、卡麦隆C-G4全焊接平板闸阀的结构长度按ASME B16.10标准

4、卡麦隆C-G4全焊接平板闸阀的试压标准按API 598 / API 6D标准


四.卡麦隆C-G4全焊接平板闸阀主要零部件及外形尺寸


序号

部件名称

材质

序号

部件名称

材质(普通/抗硫)

1

排污堵头

AISI 1020

12支架ASTM A216 WCB

2

阀体

ASTM A516 GR70

13

电动连接盘   ASTM A516 GR70

3

加强筋

ASTM A36

14

填料压盖ASTM A216 WCB

4

法兰

ASTM A516 GR70

15

阀杆填料PTEF+氟橡胶

5

阀座注脂阀

AISI 1020

16

阀盖ASTM A516 GR70

6

闸板

A516 GR70+ENP

17

中法兰垫片304+石墨

7

阀杆

F6A

18

阀座圈ASTM A105

8

中法兰螺栓

B7

19

填料O型圈氟橡胶
9中法兰螺帽2H20排气阀AISI 1020
10上密封座ASTM A276 42021阀座O型圈氟橡胶
11填料注脂阀AISI 102022阀座弹簧Inconel X-750

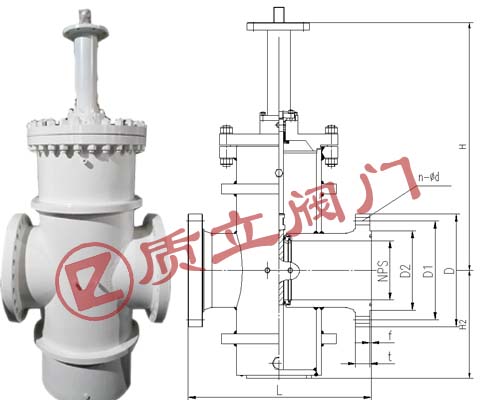

C-G4全焊接平板闸阀图纸结构


卡麦隆C-G4全焊接平板闸阀150LB主要尺寸

DN

d

L

D

D1

D2

t

n-d

f

DN50

50

178

150

120.7

92.1

19.5

4-19

2

DN65

65

190

180

139.7

104.8

22.7

4-19

2

DN80

80

203

190

152.4

127

24.3

4-19

2

DN100

100

229

230

190.5

157.2

24.3

8-19

2

DN125

125

254

255

216

185.7

24.3

8-22

2

DN150

150

267

280

241.3

215.9

25.9

8-22

2

DN200

201

292

345

298.5

269.9

29

8-22

2

DN250

252

330

405

362

323.8

30.5

12-25

2

DN300

303

356

485

431.8

381

32.2

12-25

2

DN350

334

381

535

476.3

412.8

35.4

12-29

2

DN400

385

406

595

540

569.9

37

16-29

2

DN450

436

432

635

578

533.4

40.1

16-32

2

DN500

487

457

700

635

584.2

43.3

20-32

2

DN600

589

508

815

749.3

692.2

48

20-35

2

DN700

684

610

927.1

863.6

800

71.4

28-35

2

DN800

779

660

1060

978

914.4

81

28-41

2

DN900

874

800

1168

1086

1022.4

90.4

32-41

2

DN1000

976

811

1289

1200

1124

90.4

36-41

2

DN1200

1166

1264

1511.3

1422.4

1359

108

44-41

2




五.卡麦隆C-G4全焊接平板闸阀使用注意事项

1.重要的事说三遍:不要使劲往死里关!不要使劲往死里关!不要使劲往死里关!

2.开到位或关到位时,应将阀杆手柄或手轮往回转1/2圈。以保证闸板处于浮动状态,保持良好的密封性能。


备注说明:预了解卡麦隆C-G4全焊接平板闸阀详细参数,数据,价格,


欢迎来电谢谢!
