产品详情
无导流孔平板闸阀,Z43WF平板闸阀,油库平板闸阀
价格:
1000.00
评论:0
产品详情
产品评论(0)

一.‍导流孔平板闸阀概述

无导流孔平板闸阀相比带导流孔平板闸阀,长度低,空间占用小,主要用于不需通清洗的管线上。结构独特简单、排污方便、不受现场空间的限制,可以任意角度安装。用于石油管道,天然气管道,城市燃气管道。

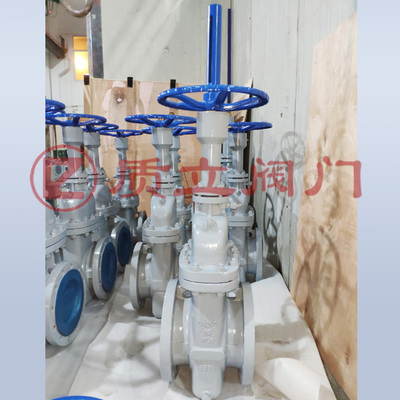

无导流孔平板闸阀



二.无导流孔平板闸阀结构特点

1阀座采用O行密封圈密封和施加预紧力的浮动阀座结构,使平板闸阀进出口双向密封,并且该结构的启闭力矩仅为普通阀门的1/2,能达到轻松开、关阀门。
2采用带自密封能力的填料结构,无需经常调节,开、关极为轻便,且密封性可靠,填料函处设有辅助密封优质注入结构,密封性能绝对可靠,除了四氟填料,还填加0型圈密封套的三重密封结构,真正达到零泄漏,解决了通用阀门填料处最容易外漏的弊病。
3关闭时能自动卸掉内腔高压,保证使用安全。
4具有DBB双阻塞双排放功能,可试压进口密封,进/出口密封双保险


三.无导流孔平板闸阀的有关标准规范

1、设计标准按API 6D标准

2、法兰标准按ASME B16.5标准

3、结构长度按ASME B16.10标准

4、试压标准按API 598 / API 6D标准


四.无导流孔平板闸阀主要零部件及外形尺寸


序号

部件名称

材质(普通/抗硫)

序号

部件名称

材质(普通/抗硫)

1

排污堵头

AISI 1020

11填料PTFE

2

阀体

ASTM A216 WCB

12

支架螺栓

B7

3

闸板

A516 GR70+ENP /

A276 SS304

13

支架螺母2H

4

阀座密封圈

RPTFE

14

支架ASTM A216 WCB

5

阀座圈

A105/F304

15

手轮

6

阀座O型圈

氟橡胶

16

填料压盖ASTM A216 WCB

7

阀杆

F6A / ss304

17

填料注脂阀AISI 1020

8

中法兰螺栓

B7

18

中法兰垫片304+石墨
9中法兰螺帽2H


10

阀盖WCB



PN10主要尺寸

DN

d

L

D

D1

D2

t

n-d

f

DN50

50

178

165

125

102

18

4-18

3

DN65

65

190

185

145

122

18

4-18

3

DN80

80

203

200

160

138

20

8-18

3

DN100

100

229

220

180

158

20

8-18

3

DN125

125

254

250

210

188

22

8-18

3

DN150

150

267

285

240

212

22

8-22

3

DN200

201

292

340

295

268

24

8-22

3

DN250

252

330

395

350

320

26

12-22

3

DN300

303

356

445

400

370

26

12-22

4

DN350

334

381

505

460

430

26

16-22

4

DN400

385

406

565

515

482

26

16-26

4

DN450

436

432

615

565

532

28

20-26

4

DN500

487

457

670

620

585

28

20-26

4

DN600

589

508

780

725

685

34

20-30

5

DN700

684

610

895

840

800

34

24-30

5

DN800

779

660

1015

950

905

36

24-33

5

DN900

874

800

1115

1050

1005

38

28-33

5

DN1000

976

811

1230

1160

1110

38

28-36

5

DN1200

1166

1264

1455

1380

1330

44

32-39

5

PN16主要尺寸

DN

d

L

D

D1

D2

t

n-d

f

DN50

50

178

165

125

102

20

4-18

3

DN65

65

190

185

145

122

20

4-18

3

DN80

80

203

200

160

138

20

8-18

3

DN100

100

229

220

180

158

22

8-18

3

DN125

125

254

250

210

188

22

8-18

3

DN150

150

267

285

240

212

24

8-22

3

DN200

201

292

340

295

268

24

12-22

3

DN250

252

330

405

355

320

26

12-26

3

DN300

303

356

460

410

378

28

12-26

4

DN350

334

381

520

470

438

30

16-26

4

DN400

385

406

580

525

490

32

16-30

4

DN450

436

432

640

585

550

34

20-30

4

DN500

487

457

715

650

610

36

20-33

4

DN600

589

508

840

770

725

38

20-36

5

DN700

684

610

910

840

795

40

24-36

5

DN800

779

660

1025

950

900

42

24-39

5

DN900

874

800

1125

1050

1000

44

28-39

5

DN1000

976

811

1255

1170

1115

46

28-42

5

DN1200

1166

1264

1485

1390

13330

52

32-48

5

PN25主要尺寸

DN

d

L

D

D1

D2

t

n-d

f

DN50

50

178

165

125

102

20

4-18

3

DN65

65

190

185

145

122

22

8-18

3

DN80

80

203

200

160

138

24

8-18

3

DN100

100

229

235

190

162

24

8-22

3

DN125

125

254

270

220

188

26

8-26

3

DN150

150

267

300

250

218

28

8-26

3

DN200

201

292

360

310

278

30

12-26

3

DN250

252

330

425

370

335

32

12-30

3

DN300

303

356

485

430

395

34

16-30

4

DN350

334

381

555

490

450

38

16-33

4

DN400

385

406

620

550

505

40

16-33

4

DN450

436

432

670

600

555

42

20-36

4

DN500

487

457

730

660

615

46

20-36

4

DN600

589

508

845

770

720

48

20-39

5

DN700

684

610

960

875

820

50

24-42

5

DN800

779

660

1085

990

930

54

24-48

5

DN900

874

800

1185

1090

1030

58

28-48

5

DN1000

976

811

1320

1210

1140

62

28-56

5

DN1200

1166

1264

1530

1420

1350

70

32-56

5


五.无导流孔平板闸阀使用注意事项

1.重要的事说三遍:不要使劲往死里关!不要使劲往死里关!不要使劲往死里关!

2.开到位或关到位时,应将阀杆手柄或手轮往回转1/2圈。以保证闸板处于浮动状态,保持良好的密封性能。


备注说明:预了解无导流孔平板闸阀详细参数,数据,价格,


欢迎来电谢谢!
